透明尼龍PA12的合成及應用全介紹：
     PA12的性能特征：
     尼龍12中存在著大量非極性的亞甲基基團，這使尼龍12分子鏈的柔順性較大；
     尼龍12中的酰胺基團是極性的，且內(nèi)聚能很大，它的分子之間可形成氫鍵，使分子的排列較規(guī)整。因此尼龍12的結(jié)晶度高，強度也較高。
     尼龍12吸水率低，耐低溫性好，氣密性好，耐堿、油脂性能優(yōu)良，耐醇類和無機稀酸以及芳烴的性能中等，力學性能和電性能亦好，且屬自熄性材料。     1）密度
     尼龍12的相對密度僅為1.01-1.03，是所有工程塑料中最小的，這對減輕汽車質(zhì)量，降低油耗有一定的作用。如果按單位體積比較，尼龍 12 在價格和性能上具有優(yōu)勢。
     2）熔點
     尼龍12的熔點為172-178℃，稍低于尼龍11，完全能夠滿足汽車燃油管和氣制動管的工作環(huán)境溫度要求。
     3）吸水性
     眾所周知，尼龍制品最大的缺點就是吸水性大，尺寸穩(wěn)定性難以保證。
     而PA12具有尼龍產(chǎn)品中最低的吸水率，這是由于尼龍12中的亞甲基分子大大降低了親水基團，這使尼龍 12 具有很大的優(yōu)勢。
     4）抗沖擊強度
     抗沖擊強度是一項重要的技術指標，對于經(jīng)常暴露在空氣中的尼龍12管，這項指標尤其重要。
     尼龍12在-20℃和-40℃下按標準進行試驗，均無斷裂現(xiàn)象，完全符合使用要求。尼龍12 抗沖擊性能十分優(yōu)異。
     5）低溫性能
     尼龍12的脆性溫度最低，達-70攝氏度，因此，可廣泛用于耐低溫的部件。下表列出尼龍樹脂的脆性溫度：     6）柔韌性
     增塑劑對尼龍12物理性能的影響集中表現(xiàn)在樹脂的彈性模量上。
     尼龍12有三種基本類型的樹脂，它們的主要區(qū)別是因增塑劑含量不同而形成了不同的柔韌性。隨著增塑劑可萃取組分含量的增高，樹脂的彈性模量降低。
     7）低磨耗和低摩擦性能

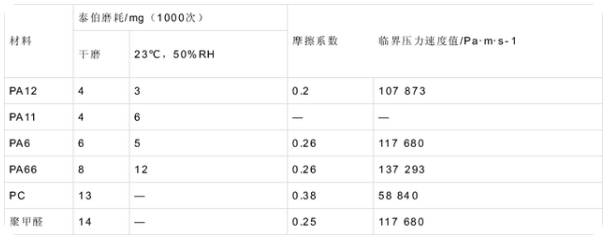

     尼龍12有優(yōu)異的低磨耗和低摩擦性能及自潤滑性能，因此尼龍 12 產(chǎn)品摩擦噪聲很低。下表給出了尼龍 12 與其它塑料經(jīng)泰伯圓盤試驗得到的數(shù)值。     8）耐燃油性能
    在汽車上，目前使用的含氧燃油、高芳烴燃油和酒精混合燃油會導致許多軟管材料的分解。
     經(jīng)試驗，僅尼龍11、尼龍 12 和碳氟樹脂彈性體可在此環(huán)境下使用。而在汽車燃油的作用下，幾乎其他品種尼龍都會溶漲，從而導致尺寸改變。
     9）耐氯化鋅溶液
     氯化鋅會出現(xiàn)在車底環(huán)境中。在一定的溫度和濕度下，路上的鹽分與鍍鋅鋼板或含鋅底漆發(fā)生反應，形成具有腐蝕作用的氯化鋅。
     此外臭氧老化、紫外線照射 、溫度條件等等，都會帶給零件不同程度的損傷，降低使用壽命。
     尼龍12耐氯化鋅溶液的能力很強。由于尼龍 12 中不存在容易受到臭氧進攻的不飽和雙鍵，因此不會發(fā)生臭氧老化問題。另外，尼龍 12的抗紫外線性能也十分優(yōu)異。
     PA12的主要應用
     PA12是應用最為廣泛的長碳鏈尼龍，它除了具備一般尼龍的大多通用性能之外，吸水率較低，并且具有較高的尺寸穩(wěn)定性、耐高溫、耐腐蝕、韌性好、易于加工等優(yōu)點。
     與另一長碳鏈尼龍材料PA11相比，PA12 的原材料丁二烯的價格僅為 PA11 原料蓖麻油的三分之一，可代替 PA11 應用于大部分場景，在汽車燃油管、氣制動軟管、海底電纜、3D 打印等諸多領域都有廣泛的應用。     PA12的主要應用
     PA12是應用最為廣泛的長碳鏈尼龍，它除了具備一般尼龍的大多通用性能之外，吸水率較低，并且具有較高的尺寸穩(wěn)定性、耐高溫、耐腐蝕、韌性好、易于加工等優(yōu)點。
     與另一長碳鏈尼龍材料PA11相比，PA12的原材料丁二烯的價格僅為PA11原料蓖麻油的三分之一，可代替PA11應用于大部分場景，在汽車燃油管、氣制動軟管、海底電纜、3D 打印等諸多領域都有廣泛的應用。
     1. 汽車領域
     尼龍12可廣泛應用于汽車流體輸送管線，包括燃油管線、離合器管線、真空剎車增壓器管路、空氣剎車管路、電池冷卻液管線以及上述管線的接頭，因其安全可靠，是優(yōu)良的汽車輕量化材料。
     2. 管道線纜
     PA12材料多年來已應用于陸上和海上的柔性立管、燃氣管、內(nèi)襯、鋼管涂層，可以防止海水沖刷侵蝕和油料流體的腐蝕，用于制造輸送海底油氣產(chǎn)品和入并流體的柔性立管、高達 20bar 壓力下的天然氣分送系統(tǒng)等。
     尼龍12的脆化溫度低，耐候性優(yōu)，尤適用于全氣候（-50～70℃）使用要求的野外特種用途通信電纜的制造。
     3..3D打印
     相比其他材料，PA12粉末具有高流動性、低靜電、低吸水性、熔點適中及制品的高尺寸精度等優(yōu)異的特性，耐疲勞性和韌性也可滿足需要較高機械性能的工件，因此尼龍12逐步成為工程塑料3D打印的理想材料。
     4. 醫(yī)療
     PA12還被用作護理醫(yī)療材料，導管材料的機械性能尤為重要，制成的導管必須易于穿線，但不能彎曲且永不破裂。
     5. 生活用品
     PA12優(yōu)異的耐疲勞性，免噴涂，可用于眼鏡的鏡框。
     6. 高級涂料、粘合劑
     用尼龍12涂覆金屬，涂膜耐摩耗性最好，因此常用于生產(chǎn)成高級涂料和粘合劑。
     PA12可應用在新型洗碗機的碗架中，保證金屬碗架在高溫清潔劑環(huán)境下不受磨損，使用壽命更長；
     還可應用在戶外家具上，如公園的長椅，在涂覆PA12后可以有效地預防金屬腐蝕。

如果您有關于透明尼龍PA12的合成及應用全介紹的需求或者疑問，可以撥打電話與我們共同探討交流，歡迎您的來電！

尼龍PA610樹脂 尼龍PA612樹脂 尼龍PA1010樹脂 尼龍PA1212樹脂    技術咨詢熱線：18602297376
